夏の暑さと設備の熱で、
高温になる作業場を改善したい!

テ

井戸水を活用した冷たい空気を作業場内へ送風。
消費電力を抑えた暑熱対策を実現できた!

熱処理作業場の井水利用暑熱対策

空調

●冷暖房

●水熱源温調システム

・生産設備の排熱、輻射熱により、夏季の作業者体感温度が高い。
・夏季の作業場内温度が最大40℃近く。
・生産設備で相当の電力を既に使用しているので、消費電力をできるだけ増やしたくない。
・井水ポンプを設置しているが、作業場で有効利用できてない。

・水熱源温調ユニットにより冷却した空気を作業者へ当たるよう送風し、作業者の体感温度の低減を図る。
・水熱源温調ユニットの冷熱源には井戸水を使用し、消費電力の増加をできるだけ抑える。
※水熱源温調ユニットとは、水の熱を空気に熱交換して冷風を創出する装置。

機器仕様、性能要件

・冷風用給気ファン ALF-No.3-645S(単相×100V×0.45kW) 1台
・水熱源温調ユニット(冷却能力5.8kW) 1台 ※消費電力ゼロ
・井戸ポンプユニット(既設品、3相×200V×60Hz×2.7kW) 1台

解決しました!
  • 水熱源温調ユニットからの冷風により、作業員が涼感を得られた。
  • 井戸水の熱を熱交換した冷風の為、ヒートポンプを使用する一般的な空調設備の導入より、消費電力を抑えることができた。
  • 測定日データ・・・外気温度:35~36℃、井戸水温:19~20℃、吹出口温度:28~29℃、吹出口風速:5m/s(場内温度:35~36℃)

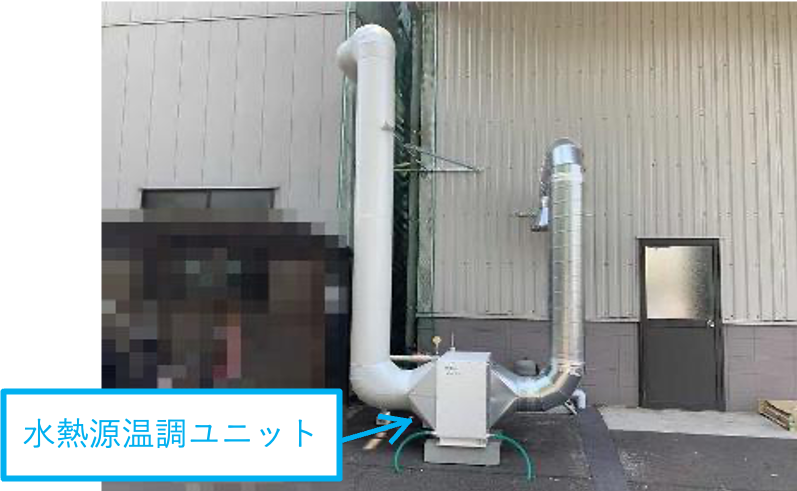

水熱源温調ユニット及び屋外ダクト

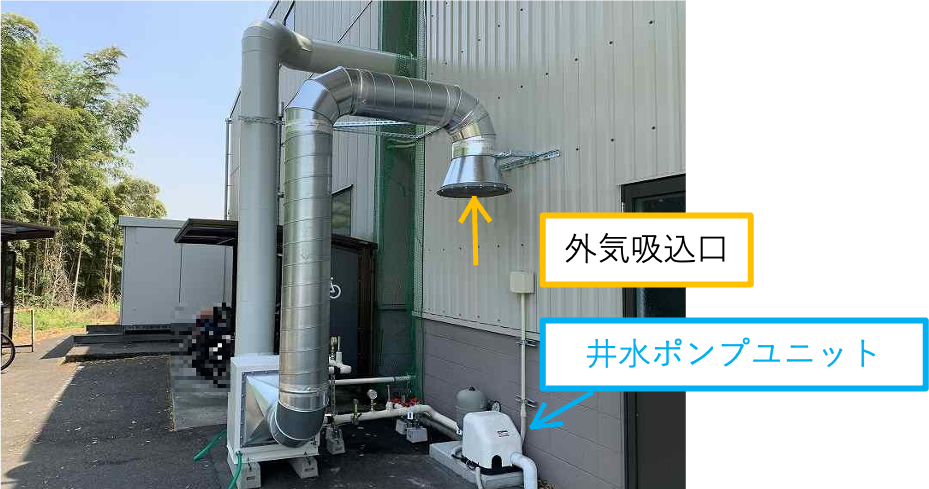

水熱源温調ユニット及び井水ポンプユニット

屋内ダクト及び給気ファン

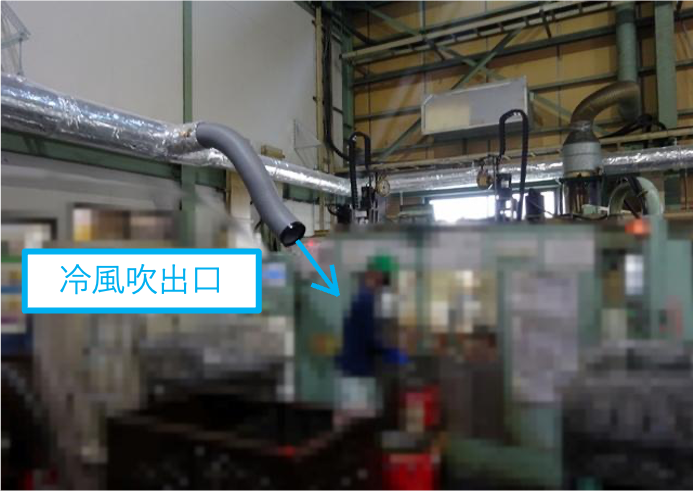

冷風吹出口

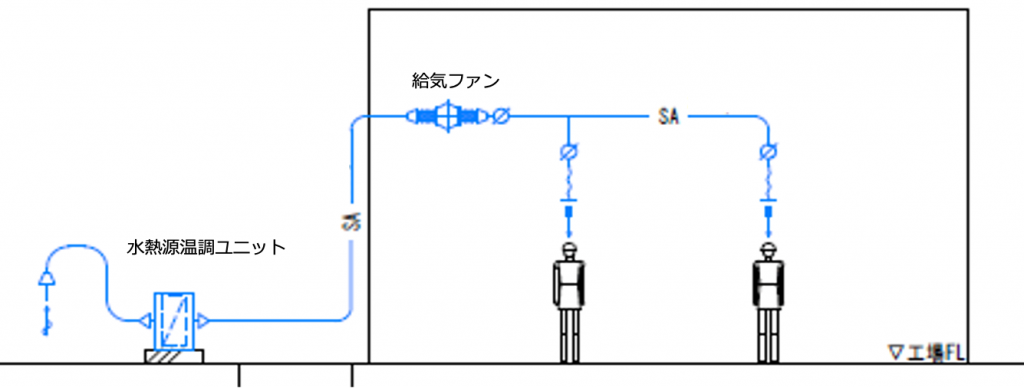

システムフロー

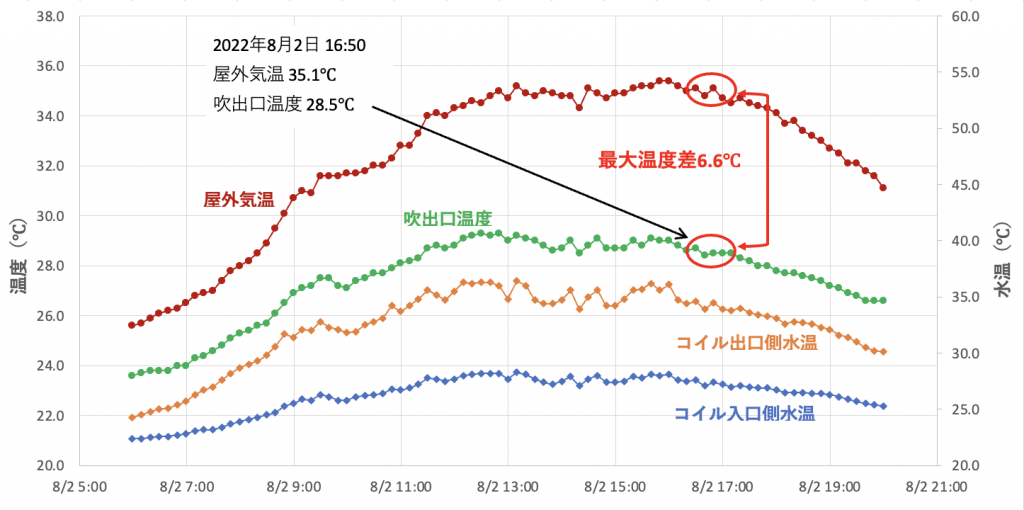

水熱源グラフ
