印刷時に発生する有害蒸気をどうにか逃がしたい!

テ

有害蒸気を「プッシュプル型換気装置」で屋外に排出!

グラビア印刷機の有機溶剤対策

有害

●プッシュプル型換気装置

  • グラビア印刷機にて発散する有機溶剤蒸気をプッシュプル換気型装置にて捕捉吸引することにより、作業環境への汚染、拡散を防止する。
  • 労働安全衛生法に基づいた排気装置にすること。
  • 作業スタイルは現状を維持した状態で対策をしたい。
  • メンテが簡便な設備にしたい。
  • グラビア印刷作業室にプッシュプル型換気装置を設置。
  • 塗料等保管用に収納ボックス型局排装置を設置。
  • 排気ファンを屋外に設置。
【機器仕様(換気装置の構造)と性能要件】

対象法規:有機溶剤中毒予防規則
排気方法:開放式プッシュプル型換気装置 (斜降流)
プッシュフード寸法:W1.2m×D0.3m×H0.6m
プルフード寸法   :W1.25m×D0.3m×H0.8m
給気ファン電源:200V 50Hz 0.2kW
排気ファン電源:200V 50Hz 1.5kW
補足面風速:平均0.2m/s以上

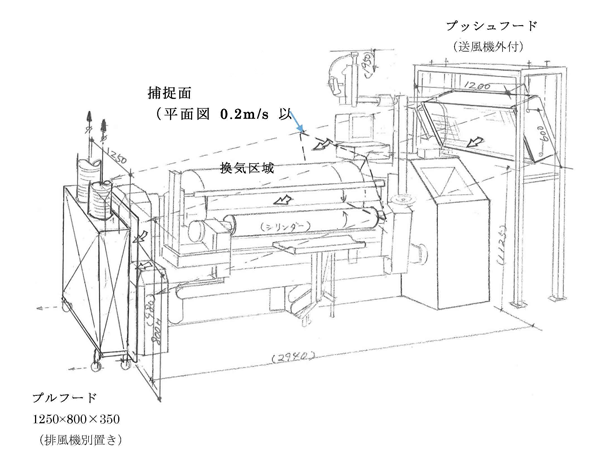

見取り図

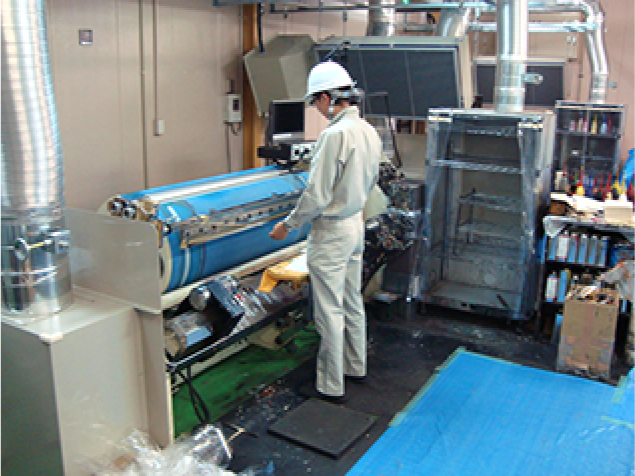

グラビア印刷機 プッシュプル型換気装置

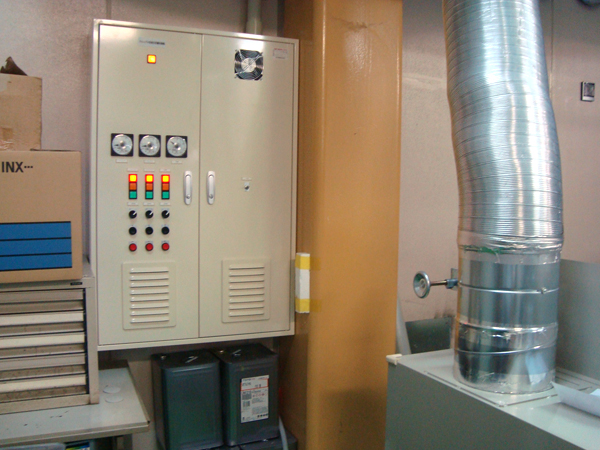

インバータ制御盤

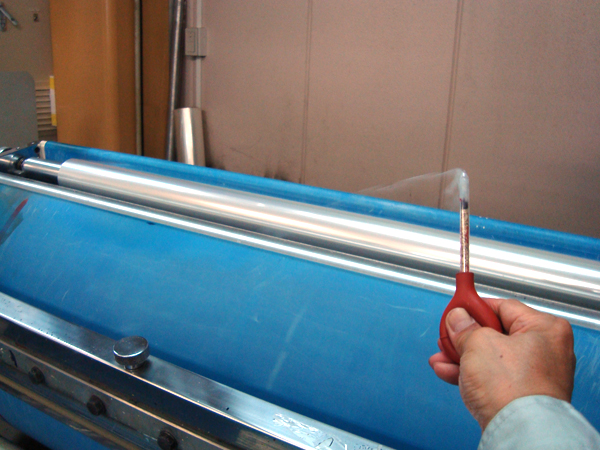

試運転調整による気流確認 プッシュプル装置 上流

試運転調整による気流確認 プッシュプル装置 下流
