熱気や蒸気の発生で、高温・高湿度になり困ってる。
「誘引ファン」で排気と換気しながら適度な風を実現。

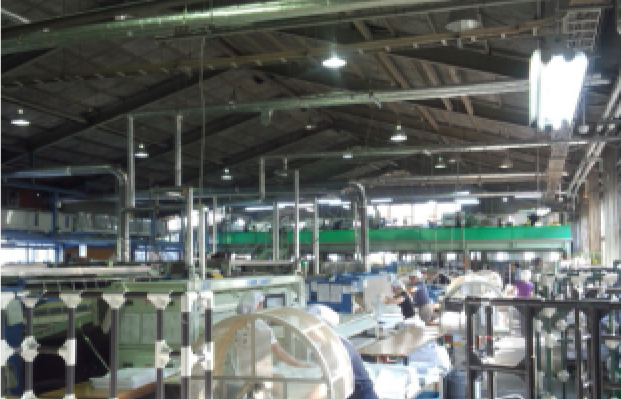

クリーニング工場の暑熱対策
●誘引ファン
●換気

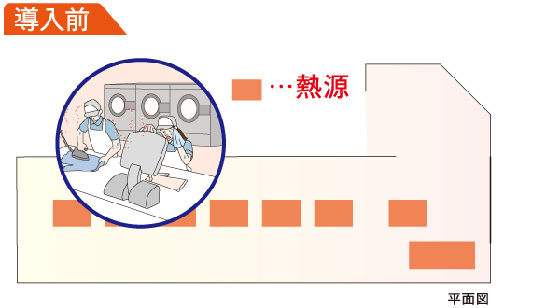

- クリーニング工場では多量の熱気や蒸気が発生し、これらの熱が工場内に滞留する。既設の換気設備では高温、高湿度になるため空調環境を改善したい。
- 少ない電力で効果を出したい。
- 高温気体や蒸気を効率よく排出したい。
- 冷風によるスポット冷却では従業員が体調を崩すので、外気を作業スペースに流したい。
- 工場内の気流は衣類が捲れない程度の風速にしたい。
- 冬期において蒸気が原因により鉄骨に発生する結露を解消したい。

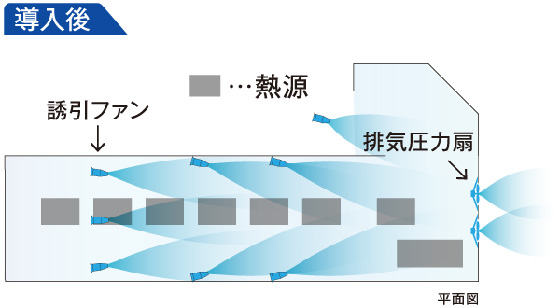

- 排熱及び換気促進用として誘引ファンを設置。
- 給排気用に圧力扇を設置。
機器仕様、性能要件
誘引ファン:型式 SF325-8F-0.2(4) 100V 50Hz 200W ×8台
排気圧力扇:200V 50Hz 750W ×6台
導入事例のご紹介
解決しました!
- 対策前に比べ、温度は7℃、湿度は20%低下した。
- 工場内に気流が発生し、従業員が涼しさを感じるようになった。
- 誘引効果により窓から大量の外気が工場内へ流入するようになった。
- 冬期における鉄骨に発生する結露が解消された。
クリーニング工場 暑熱対策箇所

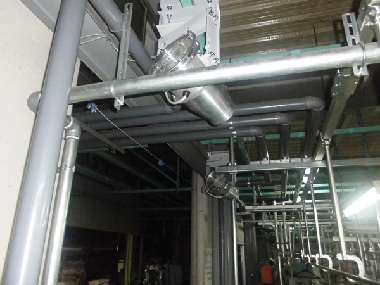

排熱、蒸気対策用 誘引ファン

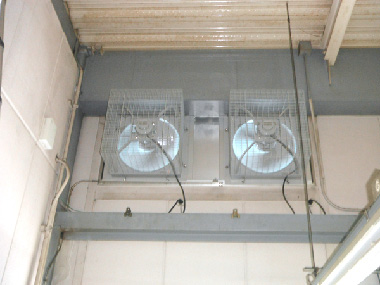

給排気用 圧力扇

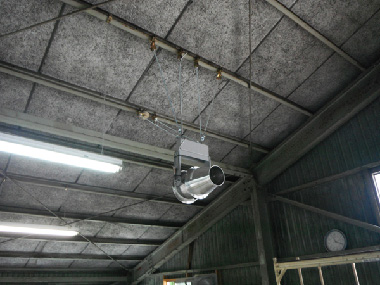

場内換気促進用 誘引ファン
