溶剤を扱うときに出る有害な臭いをどうにかしたい!

テ

既存のダクトと「局所排気装置」で作業環境を改善!

塗料製造工場の局所排気装置

有害

●局所排気

  • 有機溶剤を扱う箇所に局所排気装置を設置し、排気を行う。
  • 既存の排気設備(排気ファン・ダクト)の一部を再利用するため、排気風量を抑えた設計とする。
  • 「2階作業場」「1階作業場」の2カ所の発生源に対し、それぞれ最小限の囲い式とする事で排気風量を抑えた。

  • 2階、1階それぞれ用の排気フードを製作。
  • 既存ダクトの一部と排気ファンを再利用。
【機器仕様(換気装置の構造)と性能要件】

対象法規:有機溶剤中毒予防規則
排気方法:局所排気装置 囲い式フード

局排フード寸法: 1F W0.55m×D0.35m×H0.5m
2F W0.84m×D0.35m×H0.76m
排気ファン電源: 1F 100V 50Hz 550W
2F 100V 50Hz 650W

制御風速:0.4m/s以上

工場の局所排気装置

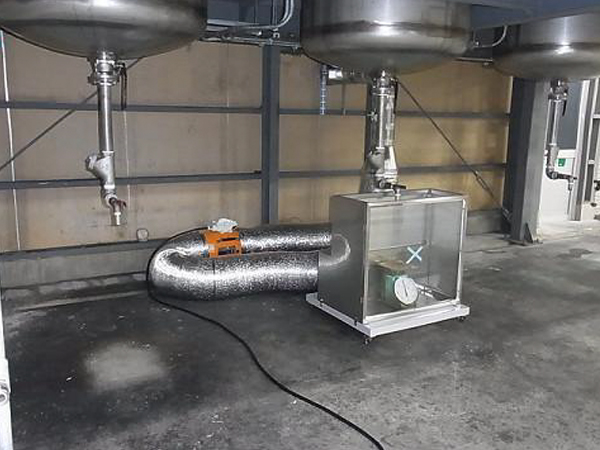

工場の局所排気装置 2階作業場

工場の局所排気装置

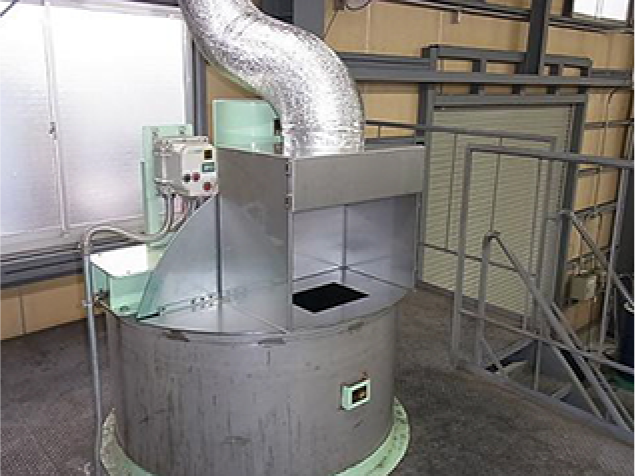

工場の局所排気装置 1階作業場

解決しました!
  • 既存設備を利用した排気装置が設置でき、制御風速を満足出来た。

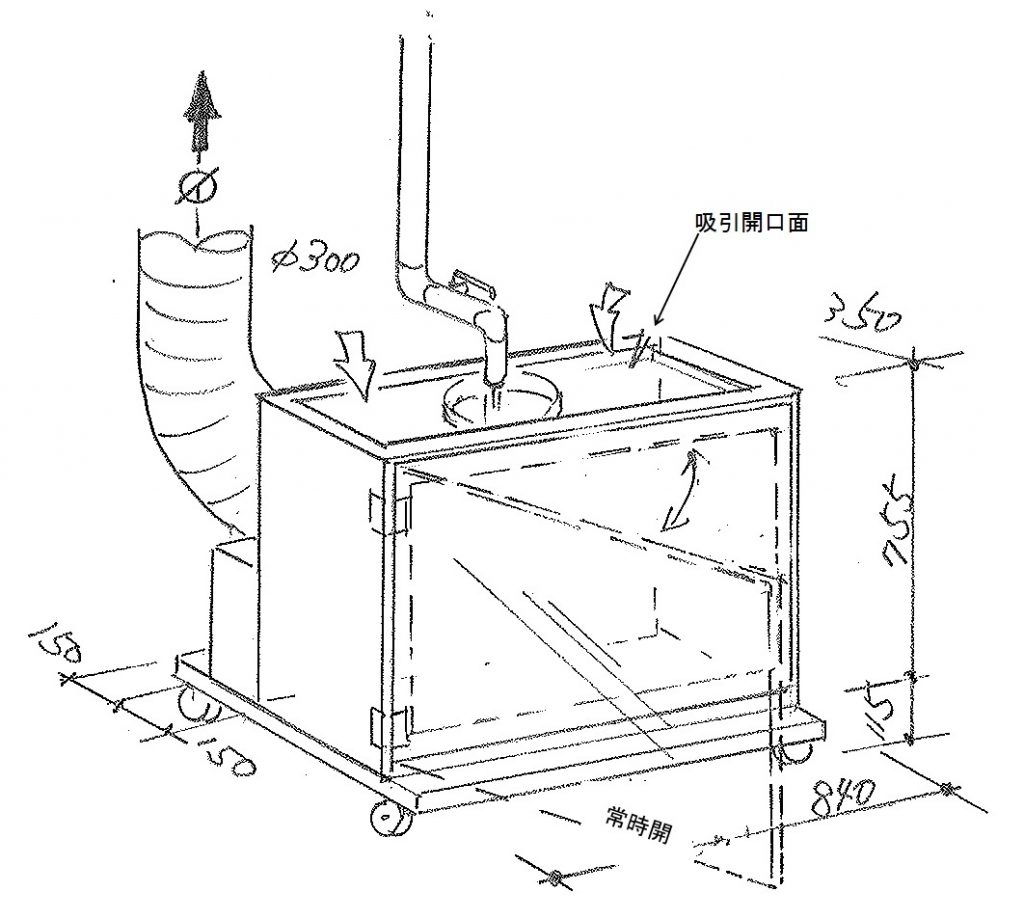

「2階の作業場」既存装置に被せるタイプの囲い式フードを製作

「1階の作業場」 前面扉が開閉可能な、 秤を入れる排気フードを製作
