有害な物質や液体が気化するので、どうにか抑えたい!

テ

「局所排気装置」で気化を抑え作業環境が改善!

化学メーカーの局所排気装置

●局所排気

  • 有機溶剤、特定化学物質を含有する薬液を取り扱うので、作業環境への発散を抑制したい。
  • 労働安全衛生法、有機溶剤中毒予防規則、特定化学物質障害予防規則に適合する仕様であること。
  • 労働基準監督署への届け出書類をお願いしたい。
  • インバーター制御にて省電力。
  • 排気ファンを囲い式フード内に内蔵した設計を行い、接ガス部SUS製とした。
  • 作業性を損なわれず、発散される有害物質を捕捉吸引するために適した構造の局所排気フードであること。
【機器仕様(換気装置の構造)と性能要件】

対象法規:有機溶剤中毒予防規則
     特定化学物質障害予防規則
排気方法:局所排気装置 囲い式フード
局排フード寸法:W1.2m×D0.75m×H0.8m
排気ファン電源:200V 50Hz 0.4kW
制御風速:0.5m/s以上

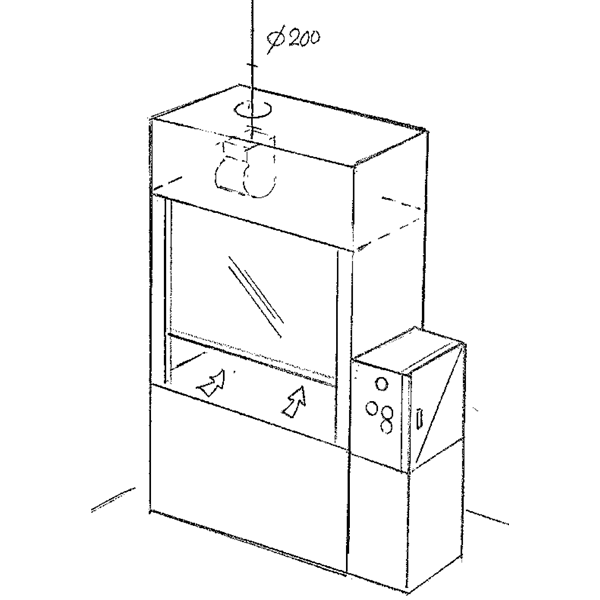

囲い式フードの見取り図

囲い式フードの見取り図

解決しました!
  • 局所排気フードが作業性を損なわず、制御風速を確保できた。
  • 囲い式にて発散した有害蒸気を捕捉吸引し、作業環境への汚染、拡散を抑制した。

囲い式フード局所排気装置

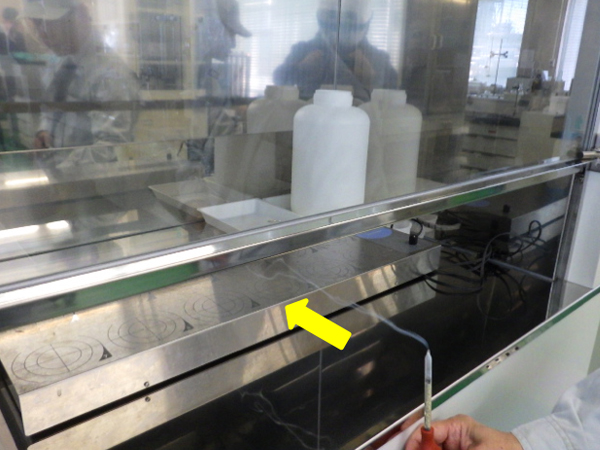

スモークテスターにて吸込み気流の確認

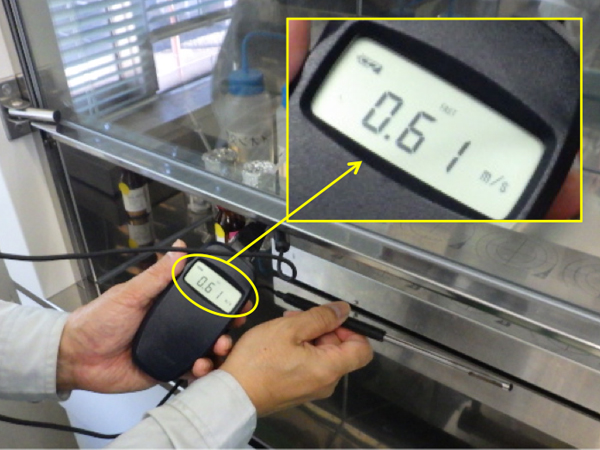

吸引風速測定(0.61m/s>制御風速0.5m/s)
