工場内がオイルミストで暑い。
涼しくて快適な作業場にしたい!

テ

小型集塵機と排気圧力扇で
工場内の熱気と有害物質を改善!

旋盤加工作業場のオイルミスト・ヒューム対策

有害

●局所排気

・旋盤加工作業時に発生するオイルミストが作業内に拡散、滞留する状況を改善したい。
・溶接ブースにおいて、金属溶接作業時に発生する溶接ヒュームを局所的に吸引・除去したい。

・旋盤加工作業において、外付け式フードを設置し、発散したオイルミストを捕捉・吸引し、オイルミストコレクタにて除去する。
・溶接作業において、小型集塵機(すいとろー君)にて、発生したヒュームを吸引・除去する。
・既設排気設備(排気圧力扇)にて第三種換気による強制排気を行う。

機器仕様、性能要件

・オイルミストコレクタ 1.5kw 1台
  オイルミストの吸引・除去
・小型溶接ヒューム集塵機(すいとろー君) HTS-10LA2-KT  1.5kw 1台
  溶接ヒュームの吸引・除去

解決しました!
  • 発散したオイルミストに対して外付け式フードを設置し、オイルミストコレクタにて排気処理を行い、作業場への飛散を改善した。
  • 溶接ブースに小型溶接ヒューム集塵機を設置し、発散した溶接ヒュームを吸引・除去することで作業環境の汚染を改善した。
  • 現状の換気不足等によるオイルミスト・金属ヒュームの作業場への滞留を無くし、作業環境改善の目的を果たした。

オイルミスト用の外付け式フード

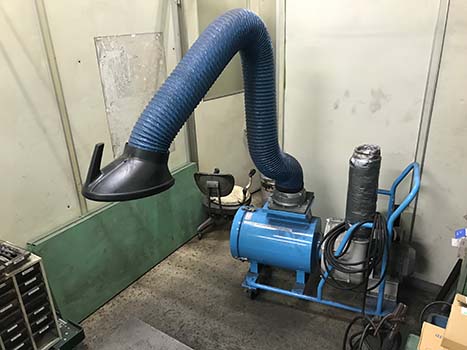

溶接ヒューム用の移動式小型集塵機

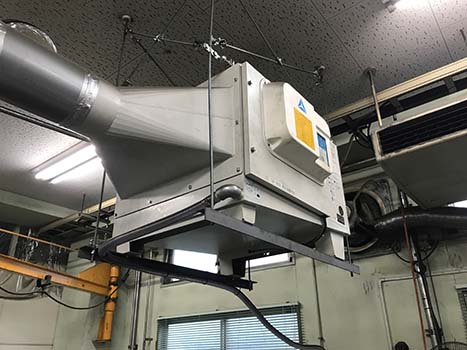

オイルミストコレクタ

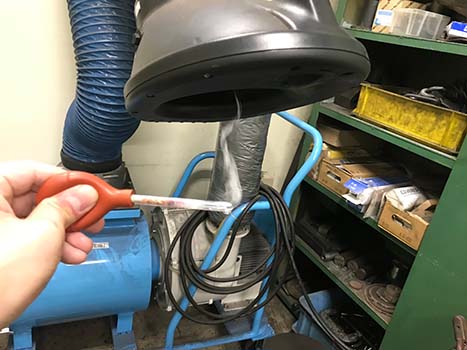

小型溶接ヒューム集塵機の吸込気流の確認

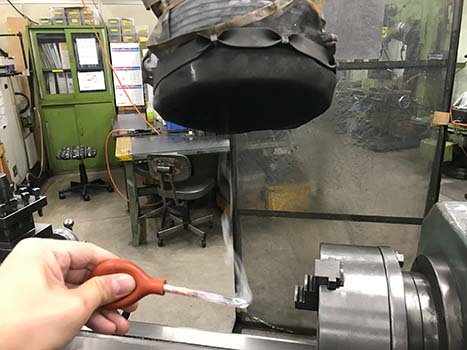

オイルミスト用の吸込気流の確認
