金属溶解炉の上に熱がたまって、別の部屋まで熱くなって困ってる。
![テ](https://www.teral.net/wp-content/themes/teral/solution/img/tbrl-ttl-te.png)
建物の上に流れ込む熱を効率よく排出して、温度を下げられた!
金属溶融炉を有する工場の暑熱対策
●誘引ファン
●換気
![](https://www.teral.net/wp-content/uploads/2020/06/midashi1.png)
・金属溶解炉の作業場において、炉の上部に熱気が滞留して高温になる。
・既設換気設備だけでは効果が薄い。
・熱気が別室に流入するため、熱気を排出するための換気システムを検討したい。
![](https://www.teral.net/wp-content/uploads/2020/06/midashi2.png)
・工場内の換気を促進するために誘引ファン及びプロペラファンを設置。
・換気量を増強するために排気圧力扇を設置
機器仕様、性能要件
誘引ファン:型式 SF325-8/10B-1.5(2)RR 1.5kw 2台
プロペラファン:型式 AP-1001G60 0.4kw 3台
排気圧力扇:羽根径80cm 2.2kw 5台
・排熱及び換気促進用として誘引ファンとプロペラファンを設置。
・排気用に圧力扇を設置。
解決しました!
![](https://www.teral.net/wp-content/themes/teral/solution/img/kaiketsu_case-trouble-heat.png)
- 熱気の滞留を効率よく輩出できた。
- 建築物上部に流入する熱気を効率良く排出することで、温度が低減された。
- 温度が低減されたことで作業及び生産設備メンテナンスをしやすい環境を整備することができた。
![](https://www.teral.net/wp-content/uploads/2021/01/CIMG1726-1024x768.jpg)

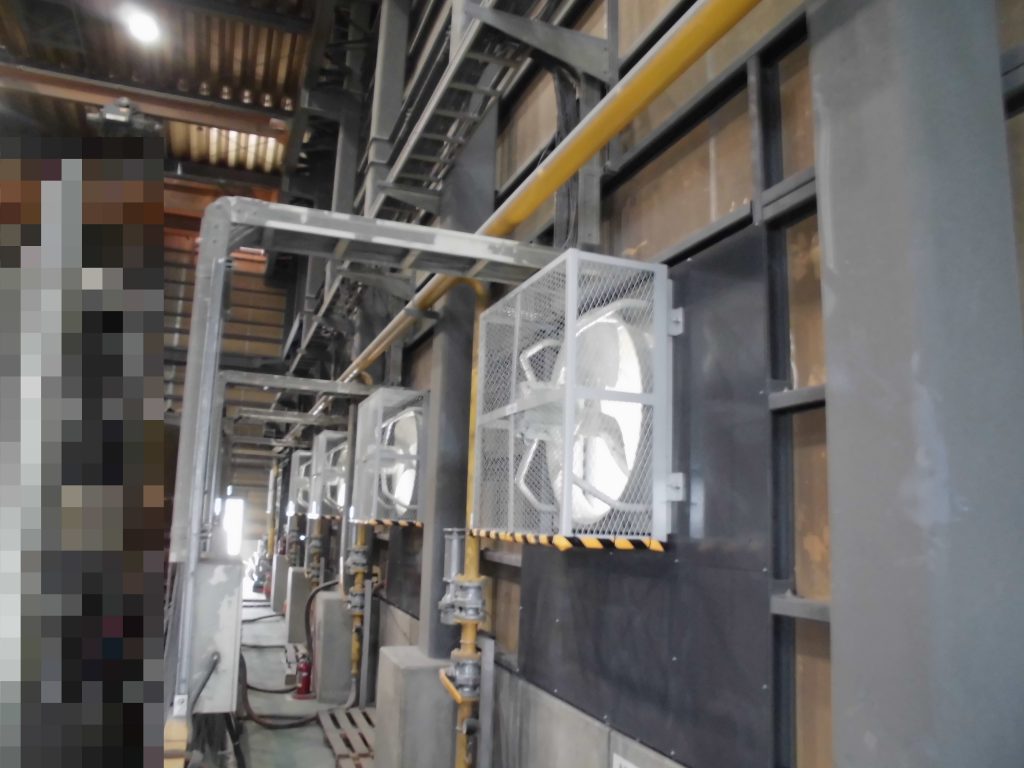

圧力扇設置
![](https://www.teral.net/wp-content/uploads/2021/01/CIMG1734-1024x768.jpg)

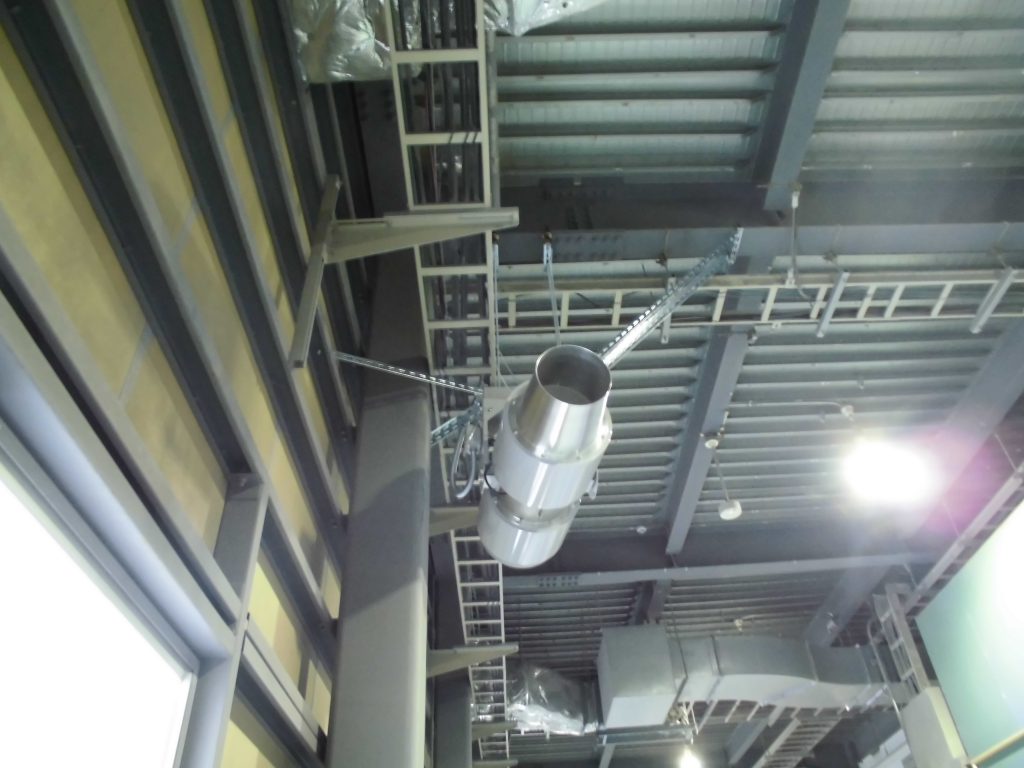

誘引ファン設置
![](https://www.teral.net/wp-content/uploads/2021/01/CIMG1720-1024x768.jpg)

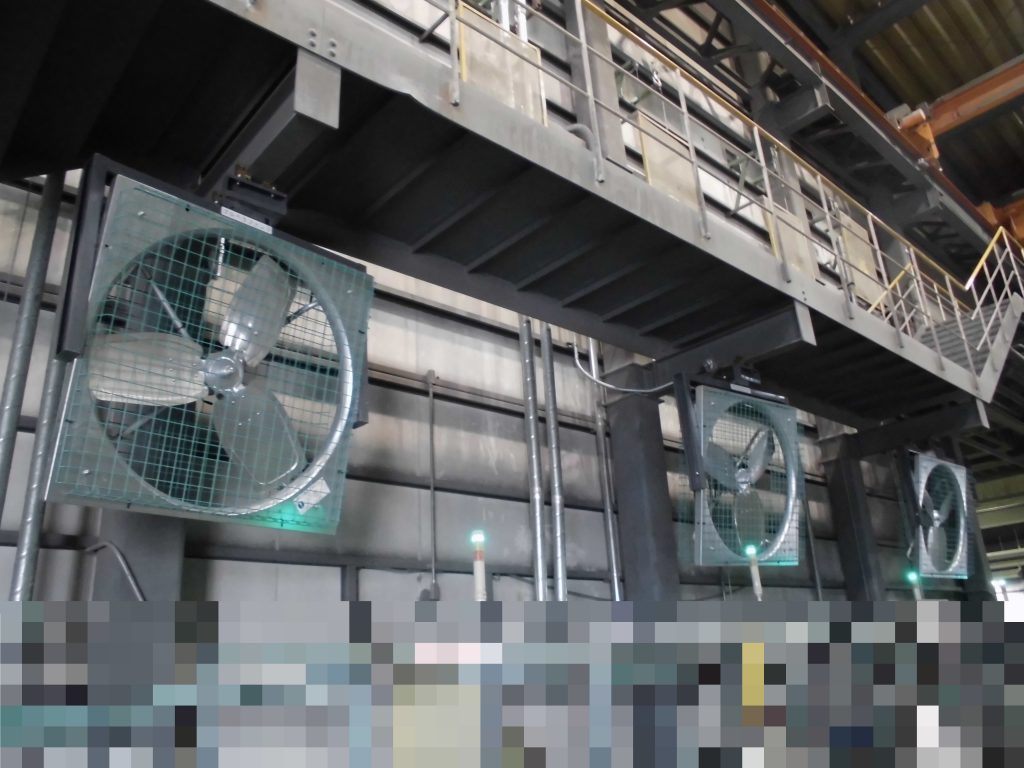

プロペラファン設置
![](https://www.teral.net/wp-content/uploads/2021/01/CIMG1727-1024x768.jpg)

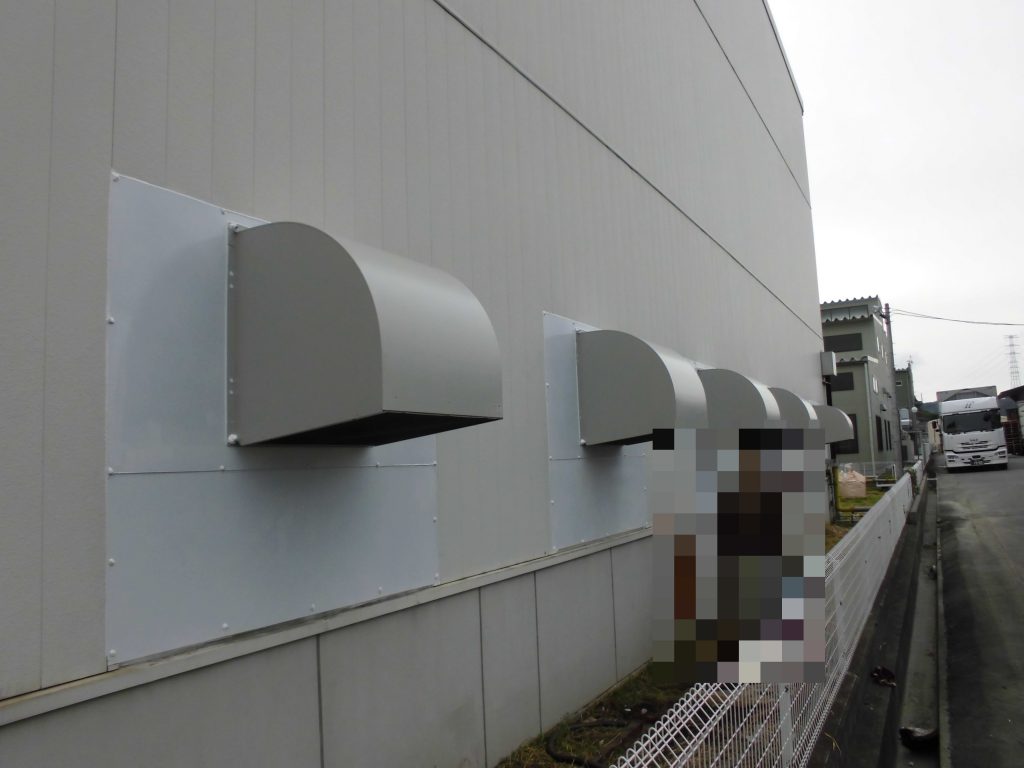

フード設置
