浮遊する有害な粉じんが作業場に広がるのを抑えたい！
「プッシュプル型排気装置」で粉じんを集めて排気！
有害粉じん混合作業場の粉じん対策
有害
●プッシュプル型換気装置
- 有害粉じん混合作業にて発散する浮遊粉じんをプッシュプル換気装置にて吸引捕集することにより、作業環境への汚染、拡散を防止する。
- 労働安全衛生法に基づいた排気装置にすること。
- 作業室内のエアコンは使用したい。
- 冷房負荷を低減するため排気風量を少なくしたい。
- メンテが簡便な設備にしたい。
- 低騒音型の設備にしたい。
- インバータにて省電力にしたい。
- 粉じん発生部にプッシュプル型換気装置を設置。
- 別室に排気ファン内蔵集塵機を設置。
【機器仕様（換気装置の構造）と性能要件】
対象法規：粉じん障害防止規則
排気方法：開放式プッシュプル型換気装置（斜降気流）
プッシュフード寸法：W3.6m×D0.4m×H0.6m
プルフード寸法 ：W3.2m×D0.3m×H1.2m
給気ファン電源：200V 50Hz 0.5kW
集塵機電源：200V 50Hz 7.5kW
補足面風速：平均0.2m/s以上

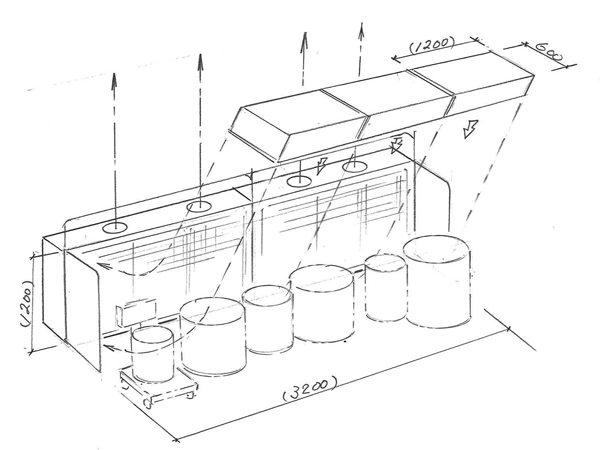

フードの見取り図
解決しました!
- 発散した浮遊粉じんを除去し、作業環境への汚染、拡散を防止した。
- インバータ制御により、適正風量に調整した。

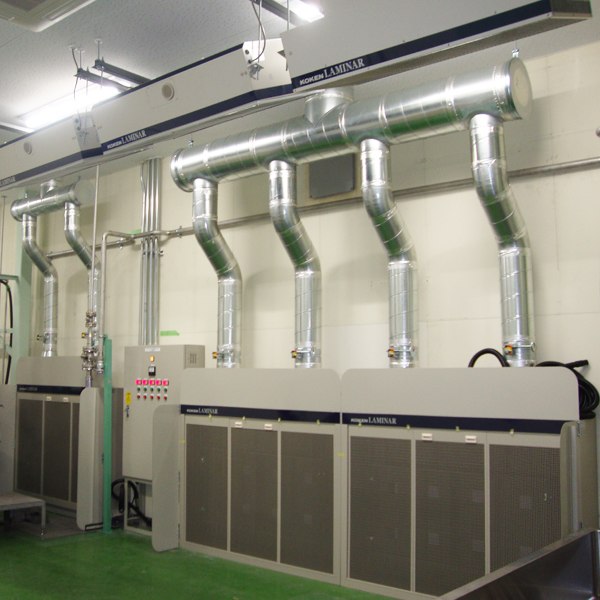

factory07_img01

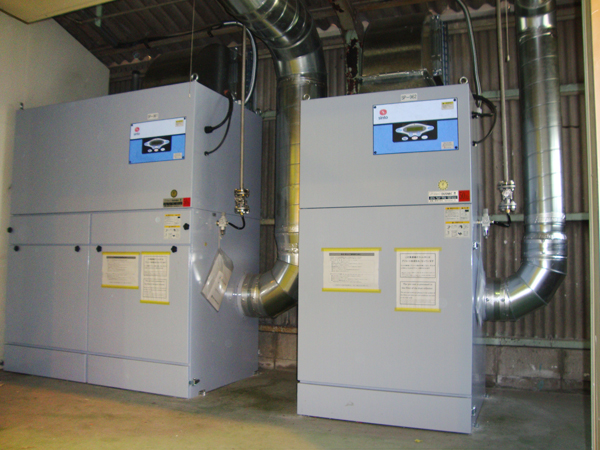

排気ファン内蔵集塵機 （捕集粉じん自動払い落とし制御）

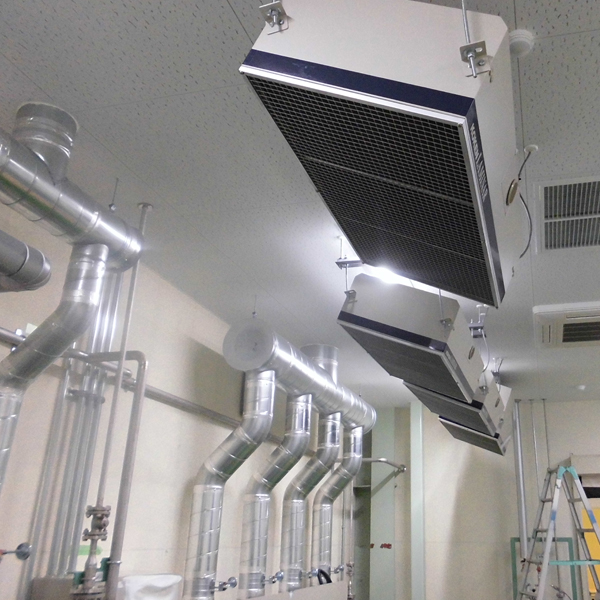

プッシュフード（給気ファン内蔵によりダクト不要）

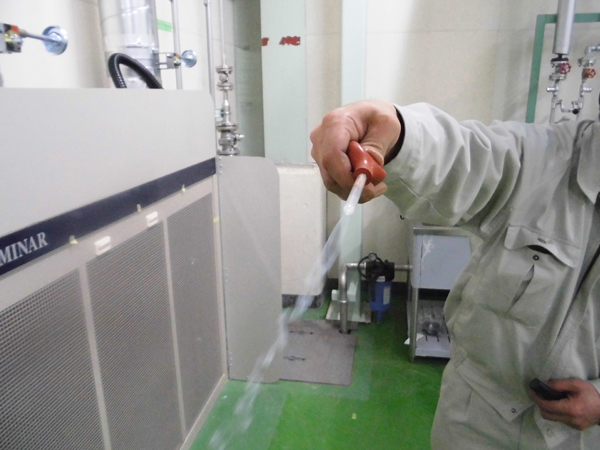

風向き調整・風速調整・性能検査
