排水処理棟からの臭気拡散を
早急に解決したい!

排水の臭気レベル低減。
近隣他工場からの苦情も解消!
化粧品原料製造工場の排水処理施設棟内の排ガス処理装置による臭気対策
●換気

・化粧品の原料工場では油脂分を多く含んだ排水が出るので、排水処理施設を使用しているが、排水処理棟内から周囲に臭気が拡散し、隣接の他工場から苦情が出る。

・排ガス処理装置(スクラバー)を設置し、水と薬液による中和化により、臭気レベルを下げてから排気する。
機器仕様、性能要件
・排気方法:排水処理棟内の全体換気
・排ガス処理装置(スクラバー):
送風機 3相×200V×60Hz×7.5kW 1基
循環ポンプ 3相×200V×60Hz×2.2kW 1基
・排気風量:200 ㎥/min

解決しました!

- 大型脱臭装置(スクラバー)を設置し、水と薬液による中和化により、臭気レベルを下げて排気することで問題解決した。
- 隣接の他工場からの苦情が収まった。

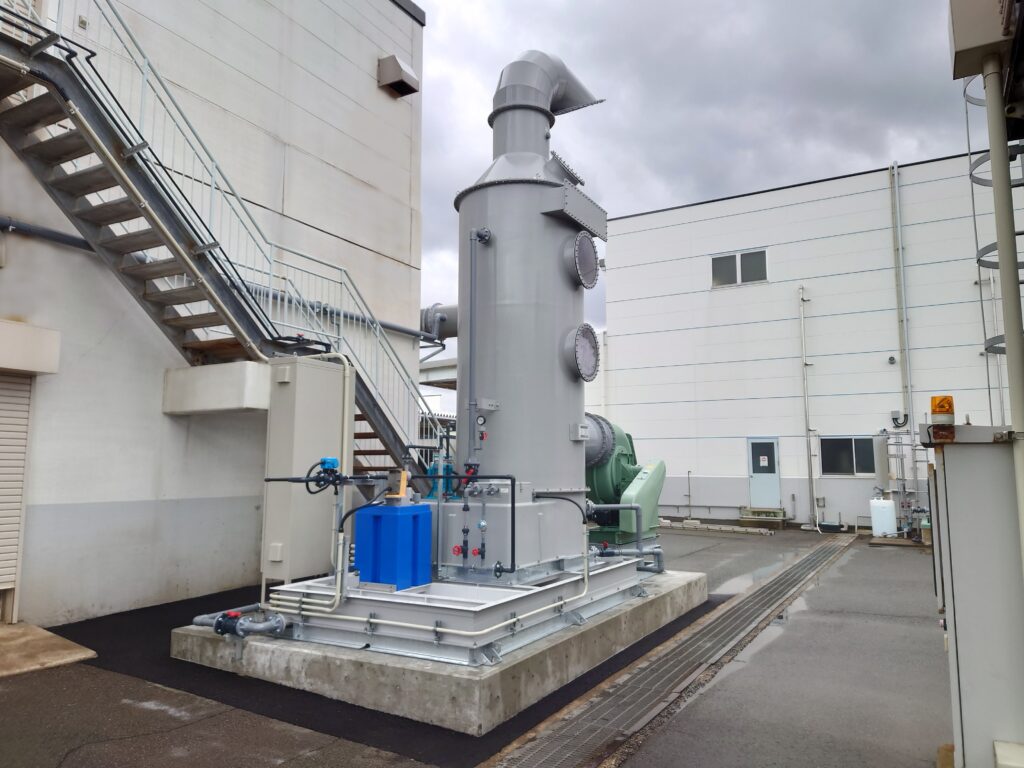

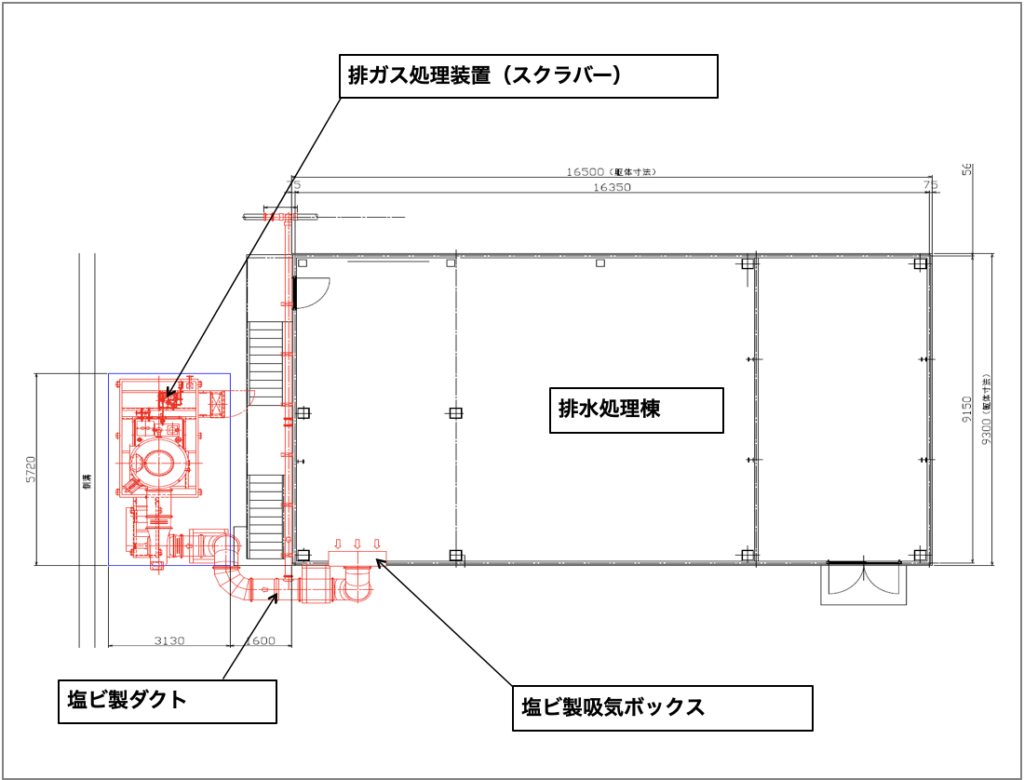

システム全景

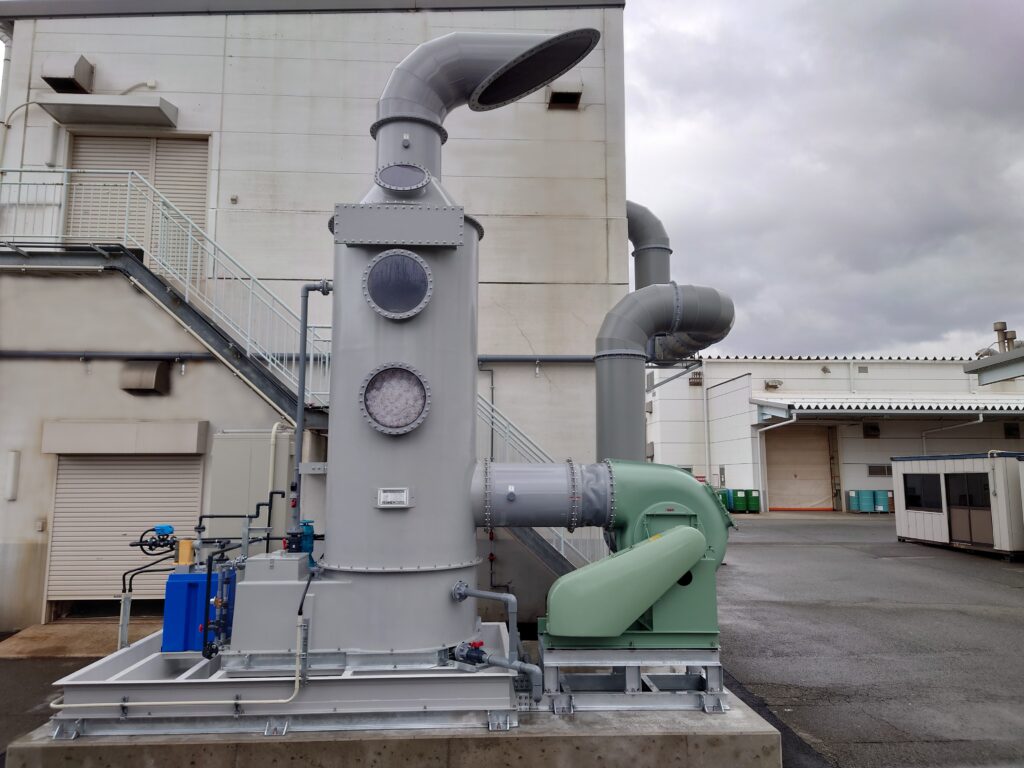

洗浄塔&薬液ポンプ

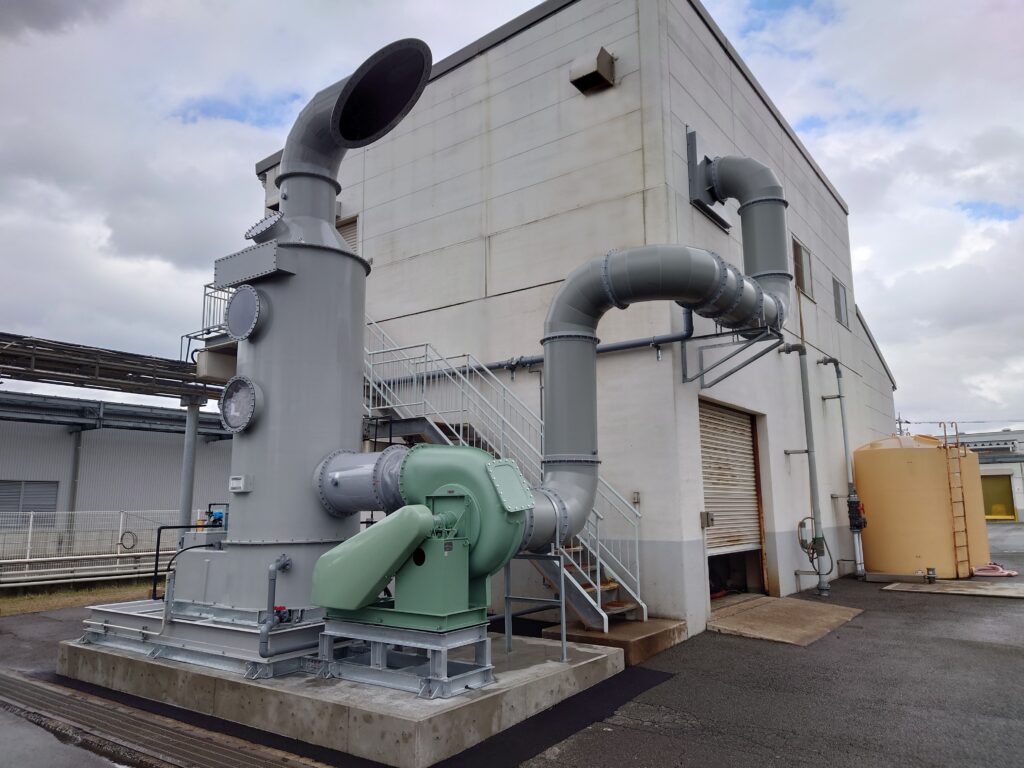

洗浄塔&送風機

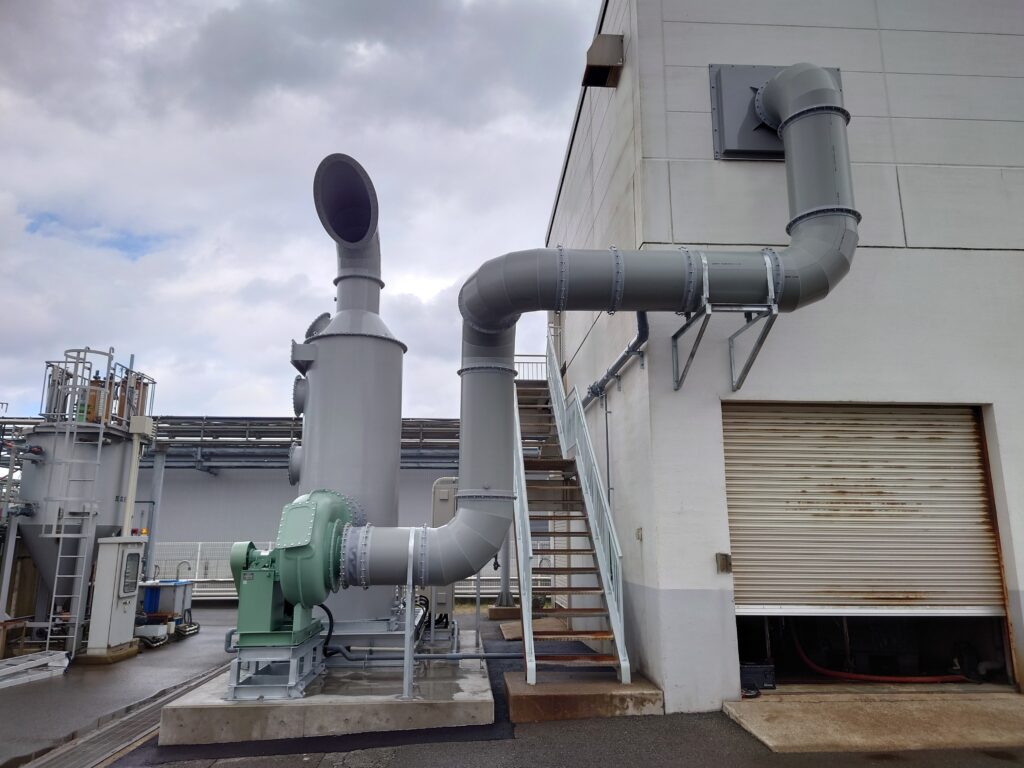

塩ビ製ダクト
