熱気や水蒸気など、銭湯ならではの空調の調整をどうにかしたい!

給排気量を調整し、施設内のエアバランスを調整可能に!
スーパー銭湯の空調設備修繕
●換気

- 給気ファンの台数制御可能にすることで、外気温や室内温度状況などにあわせた給気量を供給でき、空調バランスを調整できるシステムとしたい。
- 脱衣所に浴室からの熱気や水蒸気が流入しないように改善したい。
- 喫煙室の臭気が漏れ出さないように改善したい。
- 修繕が必要な箇所を調査してほしい。

- メインの給気ファンを変更し台数制御とする。
- 喫煙室の排気ファンの能力をアップする。
- 空調バランスを適切な状態に調整する。
機器仕様、性能要件
共用給気ファン:200V 50Hz 0.75kW ×3台
喫煙室排気ファン:200V 50Hz 54w ×3台
- 浴室を脱衣室に対しマイナス圧にする。
- 喫煙室をロビーに対しマイナス圧にする。
- 脱衣室から浴室へ流入する風速0.4m/s以上。
- ロビーから喫煙室へ流入する風速0.2m/s以上。
解決しました!

- 給気ファンの台数を制御することで、空調バランスを調整できるシステムとなった。
- 浴室から脱衣所への熱気流入が無くなり、脱衣所の適温が保たれるようになった。
- 喫煙室からの臭気流出がなくなった。
- 中間期の外気冷房効果により、エアコンの消費電力が減った。

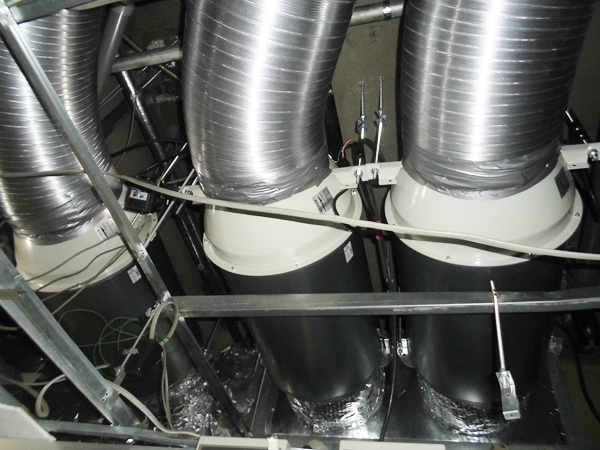

給気ファン

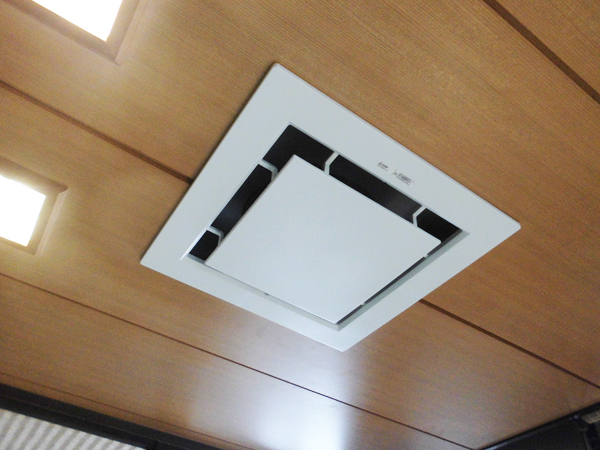

喫煙室 排気ファン

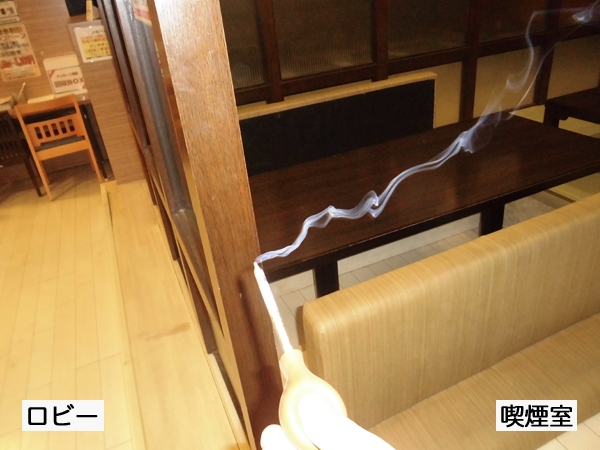

試運転時の気流調査

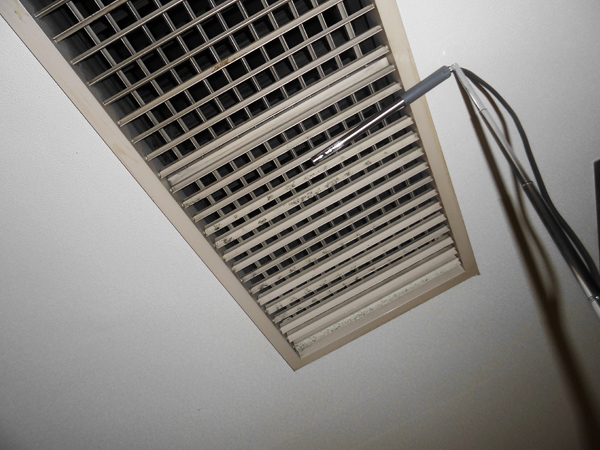

給排気量を測定しエアバランス調整
