労基署の指摘をクリアし
快適な作業場にしたい!

プッシュプル換気で溶剤対策と暑気
両方の問題を同時に解決しました!
シルクスクリーン印刷作業の有機溶剤対策
有害
●プッシュプル型換気装置

・労働基準監督署から通知が来たため、印刷作業時に発生する有機溶剤の対策を行いたい。
・労働安全衛生法に基づいた排気装置にすること。
・作業スタイルは現状を維持した状態で対策したい。

・有害物質の発散を抑制し、作業スタイルをできるだけ維持する為に、開放式プッシュプル型換気装置を設置。
・排気ファンを屋外に設置。
・インバーター付制御盤を設置。
・ダクト排気口を御施主様ご要望の方向へ向けて設置。
機器仕様、性能要件
・対象法規:有機溶剤中毒予防規則
・排気方法:開放式プッシュプル型換気装置(水平流、送風機あり)
・プッシュフード寸法:約W1.2m×D0.5×H0.6m
・プルフード寸法:約W1.2m×D0.4×H0.6m
・給気ファン電源:200V 60Hz 0.2kW
解決しました!

- プッシュプル型換気装置により有機溶剤の発散を抑制し、作業環境への汚染、拡散を防止した。
- インバータ制御により、印刷作業・品質に支障がない風速へ調整した。
- インバータによる調整で、屋外設置の排気ファンの騒音をできるだけ低減した。

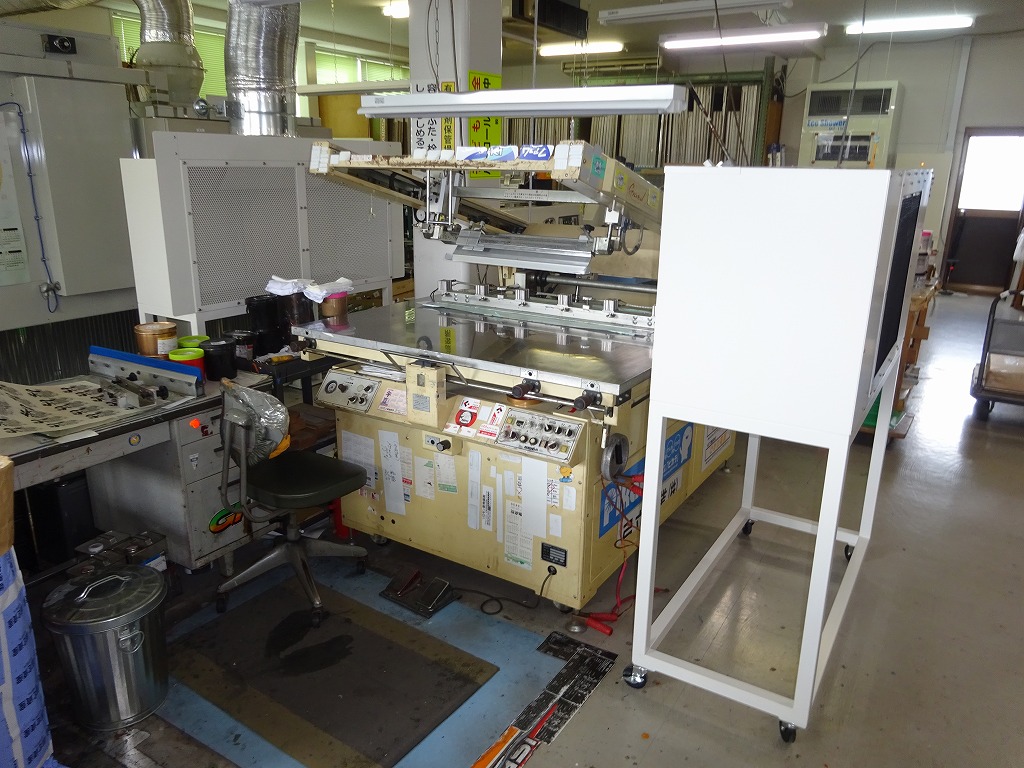

プッシュプル型換気装置1

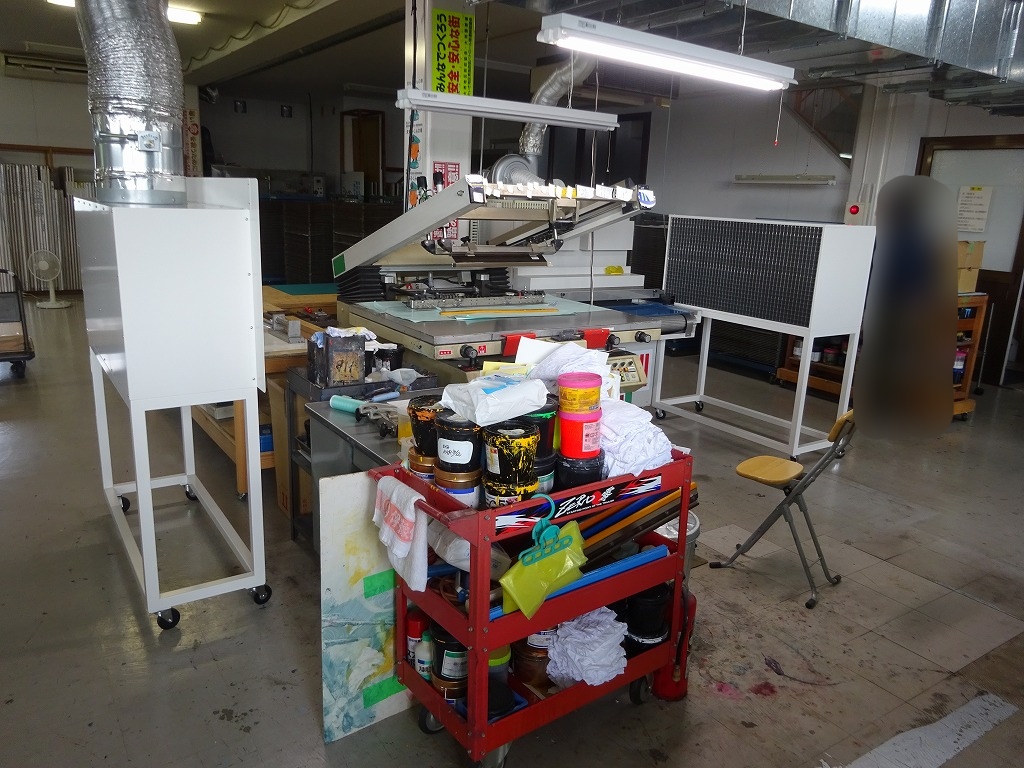

プッシュプル型換気装置2

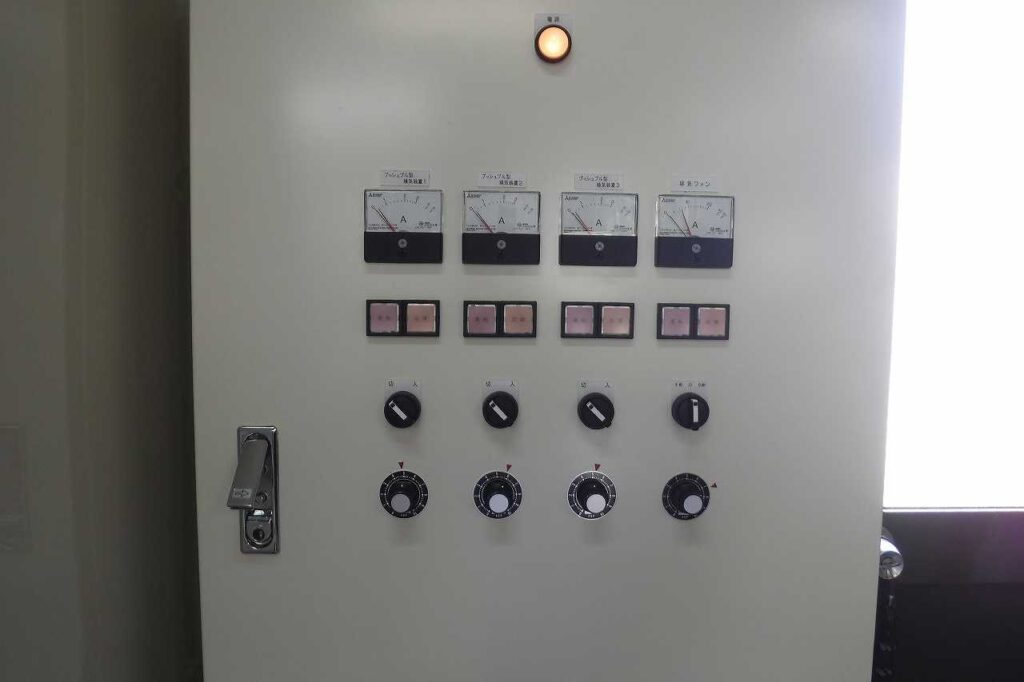

インバーター制御盤

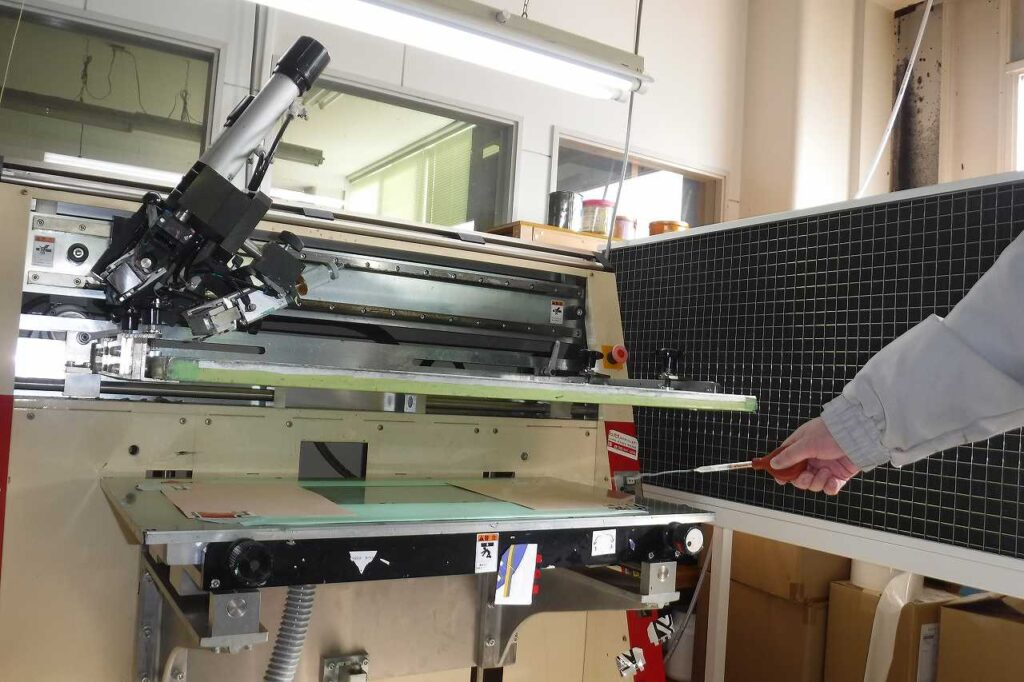

気流検査

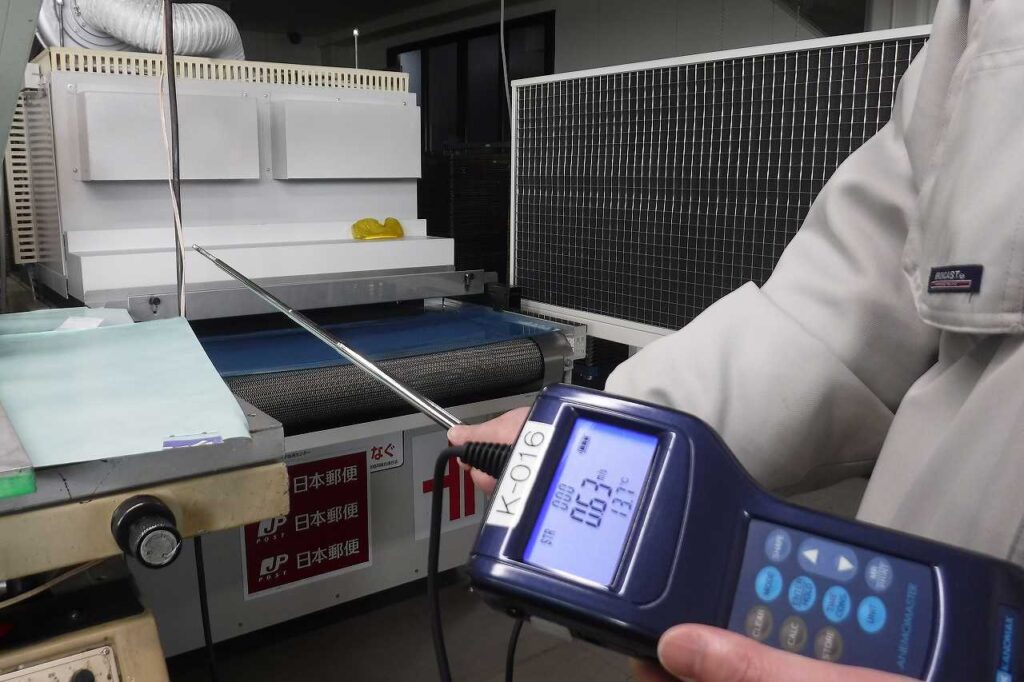

風速検査

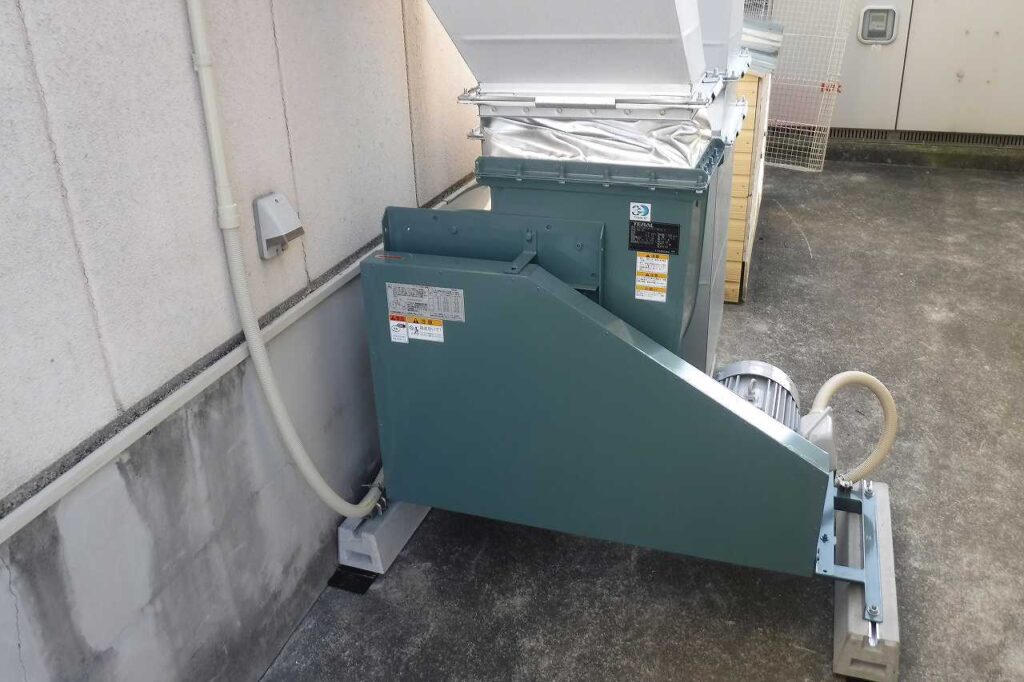

排気ファン

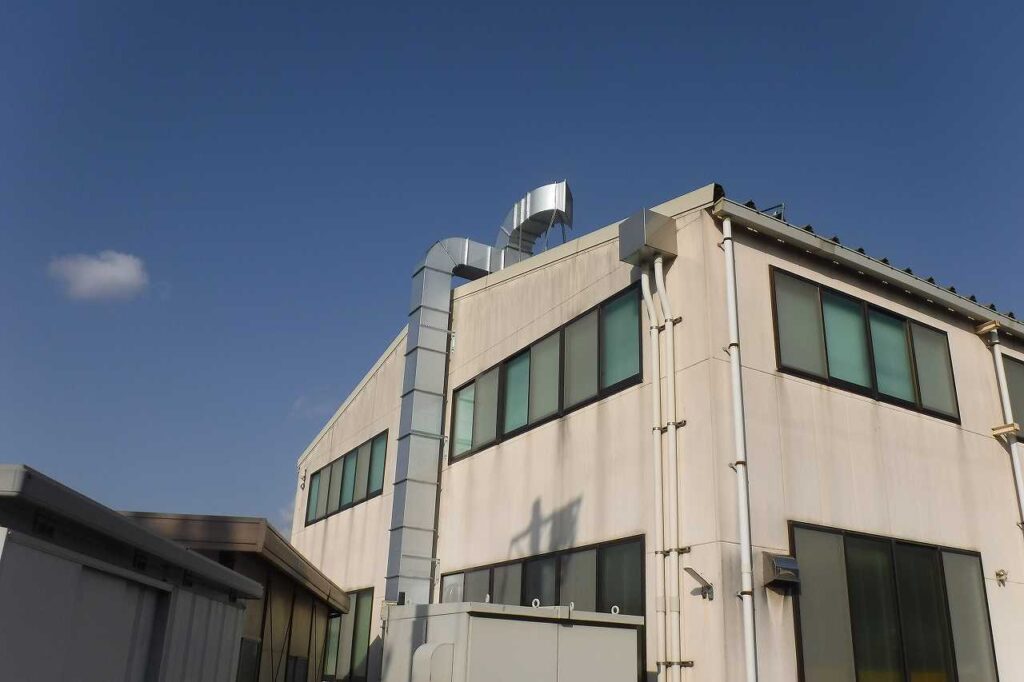

屋外ダクト
