ヤード内に拡散する塗料の
臭いと有害物質をどうにかしたい!
誘引ファンでヤード内の換気の流れを作り、効率良い排気を実現!
建築資材塗装ヤードの全体換気による有害物質対策
有害
●誘引ファン
●換気
・有機溶剤を使用する塗装作業場の換気がしたい。
・塗装対象物が大きく、有機溶剤蒸気の発散面が広範囲
・大きなクレーンがあり干渉するため、上方吸引も不可
・上記よりプッシュプル、局所排気は使用不可
・労働基準監督署へ全体換気の特例許可を申請し、全体換気設備設置
・誘引ファン・圧力扇を使い、作業場内の有害物質を広範囲に搬送させるプッシュ気流補助装置(誘引ファン)を設置
機器仕様、性能要件
換気装置の概要(プッシュプル方式換気)
対象法規:有機溶剤中毒予防規則
排気扇 壁面取付標準型 羽径φ600 φ3×200v×50Hz×0.40kw 4基
送風機 (換気効率向上のために設置)
誘引ファン SF325-8F-0.25 φ3×200v×50Hz×250w 4基
解決しました!
- 工場内全体の効率の良い換気により、有害物質の濃度を下げることができた。
高所に設置された誘引ファン
高所に設置された誘引ファン
壁面に設置した排気圧力扇

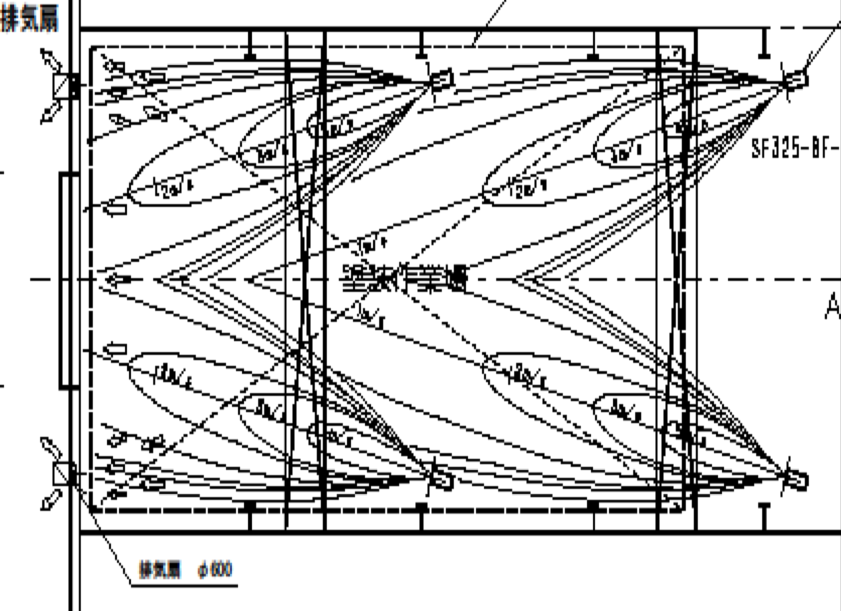

全体概略図
