夏の日差しや機械の熱で、工場が熱くなって困ってる。
![テ](https://www.teral.net/wp-content/themes/teral/solution/img/tbrl-ttl-te.png)
「誘引ファン」と「排気圧力扇」で換気しながら適度な風を実現!
システムキッチン組立工場の暑熱対策
暑い
●誘引ファン
●換気
![](https://www.teral.net/wp-content/uploads/2020/06/midashi1.png)
夏期に日射熱や生産機械からの熱気の滞留によって、作業場の温度が上昇するため、作業者が作業しやすい環境を整えたいため。
![](https://www.teral.net/wp-content/uploads/2020/06/midashi2.png)
・工場内の換気を促進するために誘引ファンと排気圧力扇を設置。
・誘引ファン、圧力扇にて換気を促進し、気流が発生することによる、体感温度低減効果を図る。
機器仕様、性能要件
誘引ファン:型式 SF325-8/10B-1.5(2)RR 1.5kW 2台
排気圧力扇:型式 WP-30AT2G 1.5kW 3台
解決しました!
![](https://www.teral.net/wp-content/themes/teral/solution/img/kaiketsu_case-trouble-heat.png)
- 滞留していた熱気を効率よく排出できたことで、工場内の温度が低減された。
- 作業エリアに快適な気流を発生させることで、作業者の体感温度を下げることができた。
- 組立作業を阻害することなく、生産性向上に寄与するシステムを設置することができた。
![](https://www.teral.net/wp-content/uploads/2021/01/IMG_0820-1024x768.jpg)

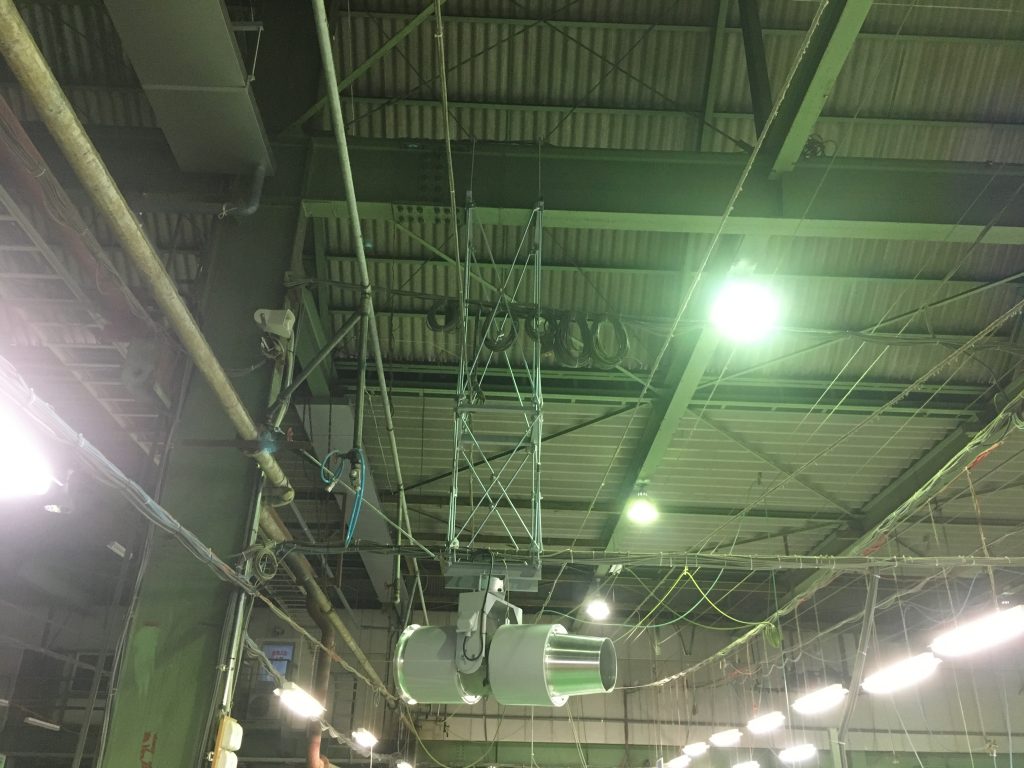

誘引ファン設置①
![](https://www.teral.net/wp-content/uploads/2021/01/IMG_0818-1024x768.jpg)

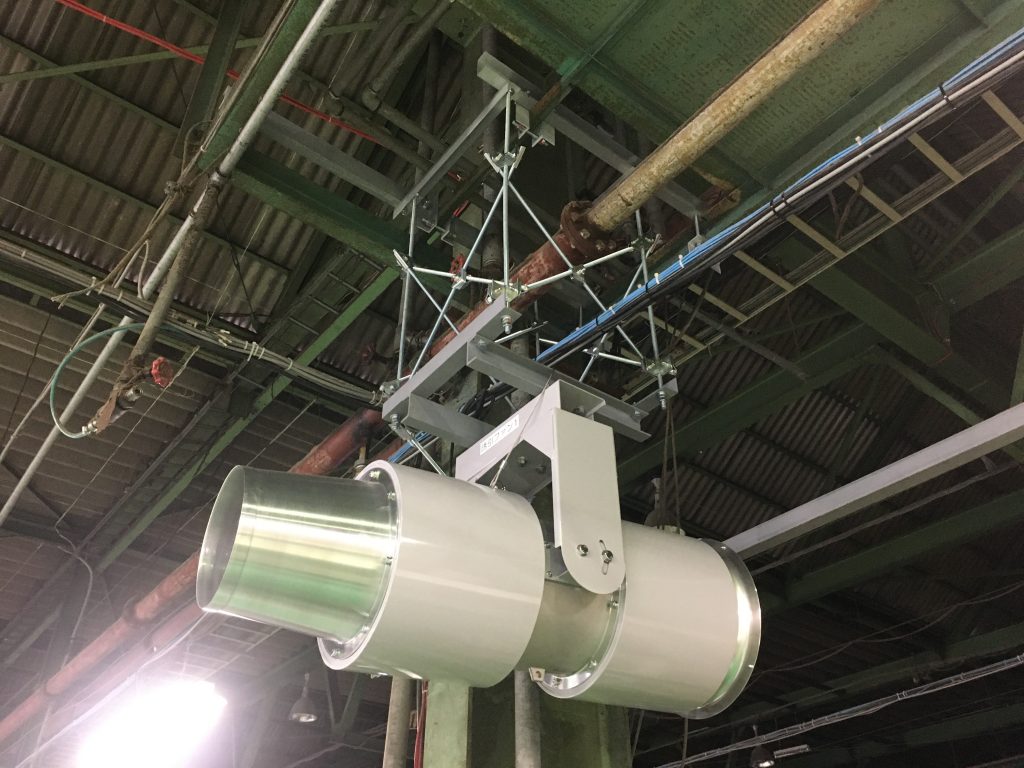

誘引ファン設置②
![](https://www.teral.net/wp-content/uploads/2021/01/RIMG5188-1024x768.jpg)

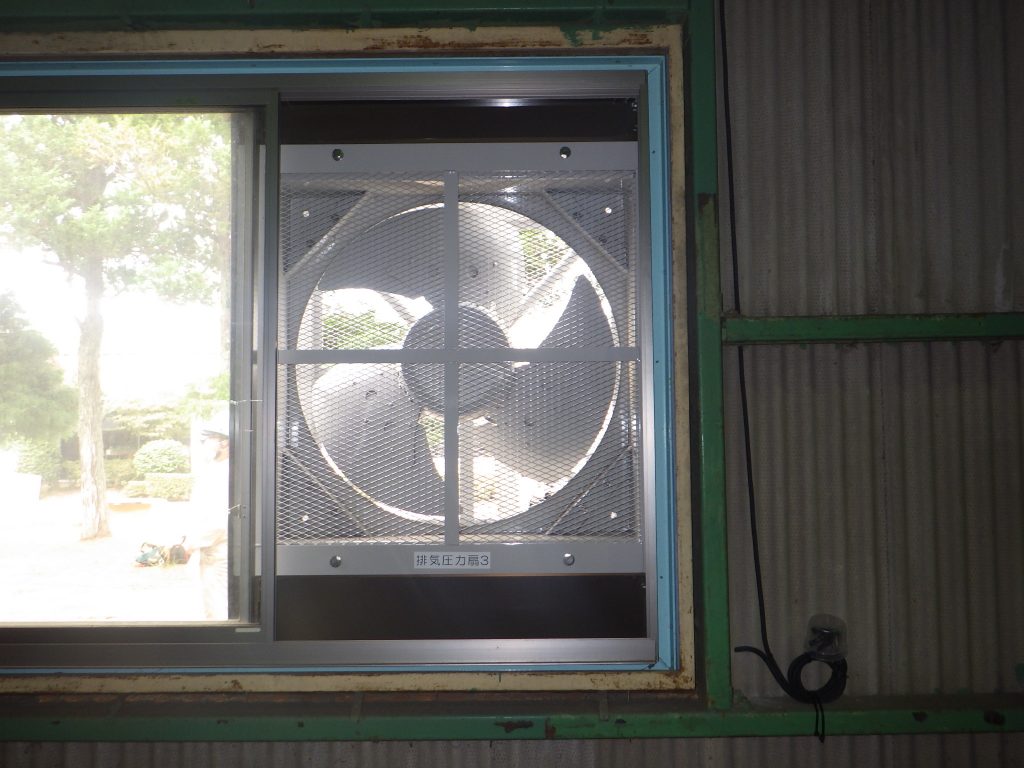

排気圧力扇設置(屋内側視点)
![](https://www.teral.net/wp-content/uploads/2021/01/IMG_0815-1024x768.jpg)

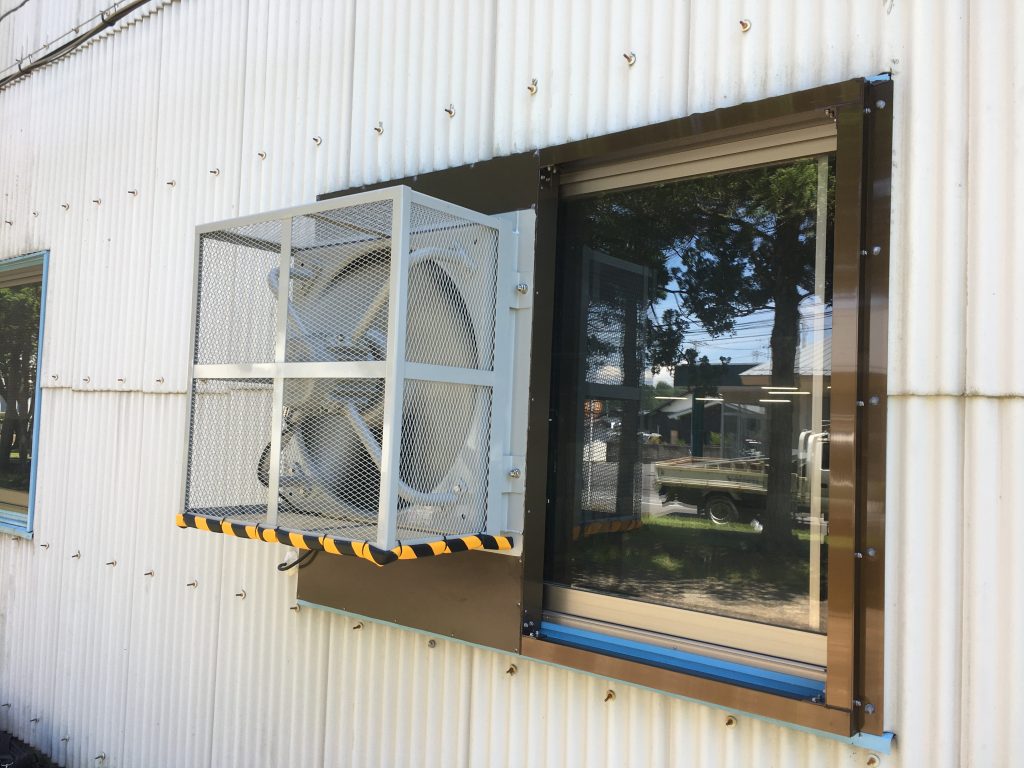

排気圧力扇設置(屋外側視点)
